Fibra óptica: instalación y empalme paso a paso
Puntos clave del artículo
- El empalme por fusión alcanza pérdidas típicas de 0.02 a 0.10 dB, muy por debajo de los conectores mecánicos.
- La limpieza del extremo y el corte a 90° con cleaver de precisión determinan hasta el 80% del éxito del empalme.
- Toda instalación debe certificarse con OTDR o power meter antes de entregar el enlace a producción.
- Satbyte.mx mantiene stock en tiempo real de insumos de fibra con envío en 24 horas a toda la República.

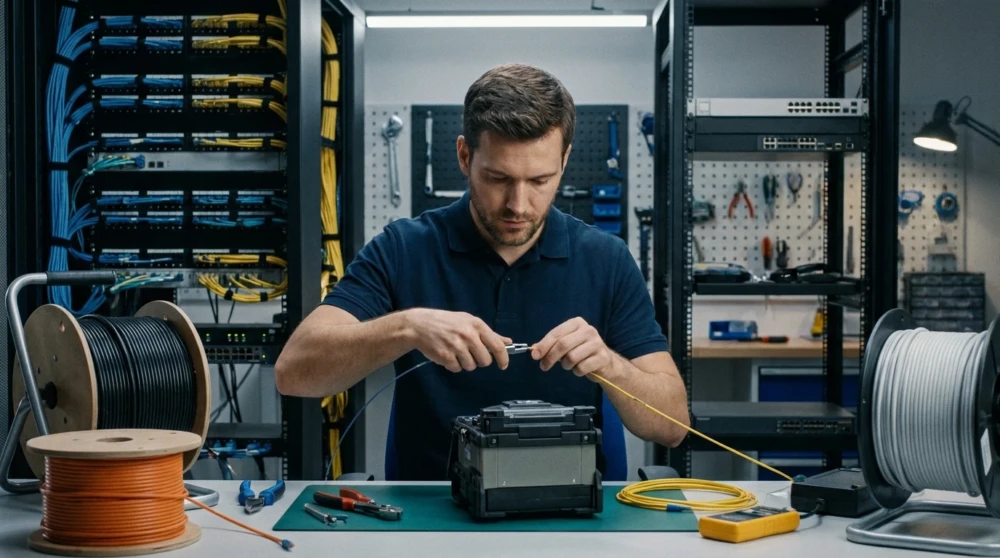

Instalación de fibra óptica: preparación previa al tendido
La fibra óptica exige un procedimiento disciplinado donde cada milímetro cuenta. A diferencia del cobre, un enlace óptico no tolera improvisaciones: una curvatura excesiva o una partícula de polvo en el ferrule pueden degradar el presupuesto de potencia por completo. Esta guía describe el procedimiento técnico reproducible para el tendido y empalme, con insumos disponibles en stock en tiempo real y envío en 24 horas a toda la República.
Verificaciones antes de jalar el cable
- Respetar el radio mínimo de curvatura: 20 veces el diámetro del cable durante el tendido y 10 veces en reposo.
- No exceder la tensión máxima de jalado especificada por el fabricante (comúnmente 600 N en cables de planta externa).
- Utilizar ductos o canaletas independientes del cableado de energía.
- Reservar al menos 3 metros de cable de reserva en cada extremo para el empalme.

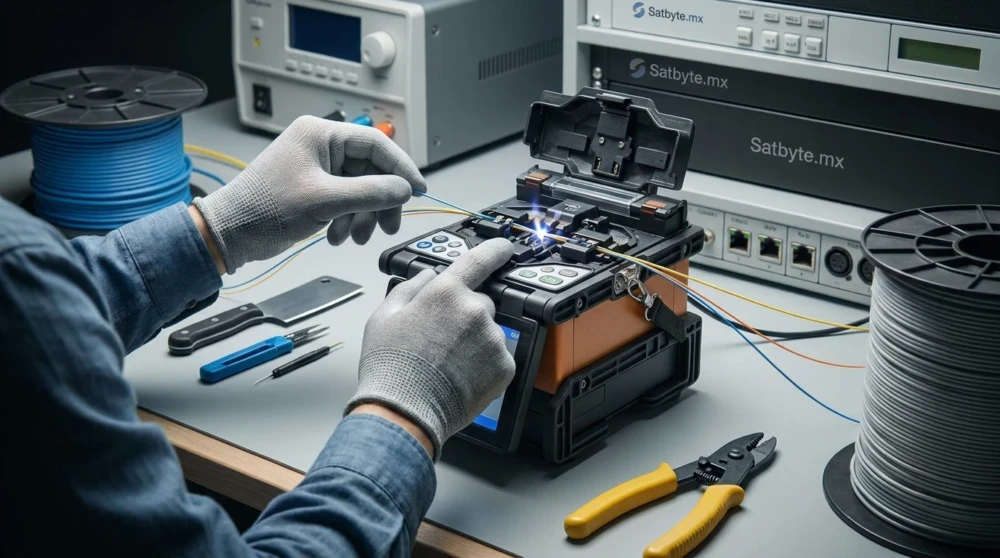

Empalme por fusión paso a paso
1. Preparación del extremo
Retirar la chaqueta exterior con cuchilla de precisión y limpiar el gel con toallas libres de pelusa y alcohol isopropílico al 99%. Colocar el termocontráctil antes de cortar: olvidarlo obliga a repetir todo el proceso.
2. Desnudar y limpiar el recubrimiento
Con la stripper de fibra, retirar el recubrimiento de 250 µm dejando expuesto el cladding de 125 µm. Limpiar con alcohol en un solo sentido, nunca frotando de ida y vuelta.
3. Corte con cleaver
El corte debe producir un ángulo menor a 0.5°. Un cleaver de precisión con cuchilla rotatoria garantiza la planitud requerida por la fusionadora.
4. Fusión y protección
La fusionadora alinea los núcleos mediante sistema core-alignment o V-groove, aplica el arco eléctrico y reporta la pérdida estimada. Posteriormente se desliza el termocontráctil al horno integrado durante 30 a 40 segundos.
Comparativa de métodos de terminación
| Método | Pérdida típica | Tiempo por punto | Aplicación recomendada |
|---|---|---|---|
| Empalme por fusión | 0.02 – 0.10 dB | 2 – 3 min | Backbone y enlaces críticos |
| Conector mecánico (fast connector) | 0.30 – 0.75 dB | 1 – 2 min | Reparaciones y FTTH |
| Pigtail + charola de empalme | 0.05 – 0.15 dB | 3 – 5 min | Distribuidores de MDF/IDF |
Certificación del enlace
Ningún enlace debe entregarse sin medición. El power meter con fuente de luz valida la atenuación total contra el presupuesto calculado, mientras que el OTDR localiza eventos, empalmes y curvaturas a lo largo del trayecto. Documentar ambas lecturas protege la operación ante fallas futuras.
Conclusión
Instalar y empalmar fibra óptica correctamente depende de tres factores: limpieza absoluta, corte preciso y certificación documentada. Con insumos de calidad profesional —fusionadoras, cleavers, pigtails, charolas y equipo de medición— el resultado es un enlace estable durante décadas. En Satbyte.mx encontrará más de 20,000 productos tecnológicos con stock en tiempo real, envío en 24 horas, facturación 100% deducible y garantía de fabricante respaldada en México.
