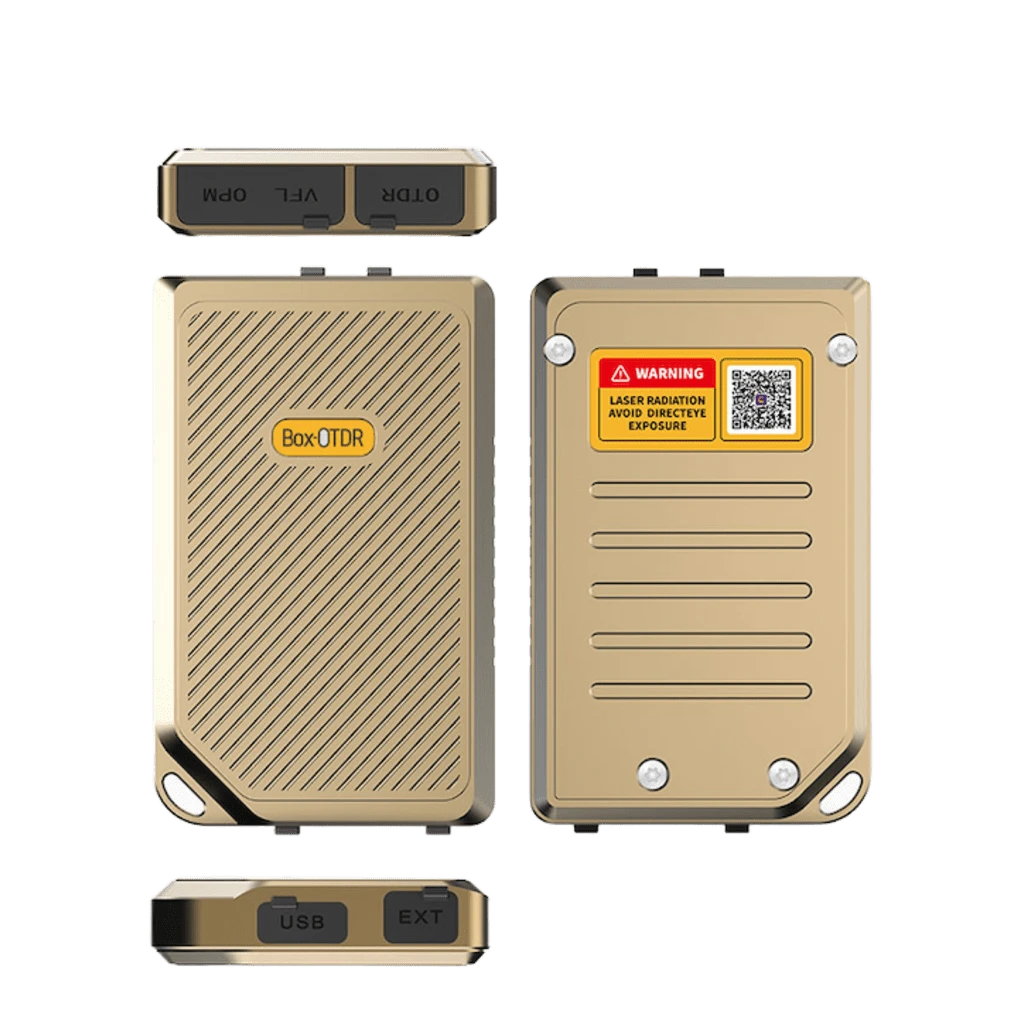

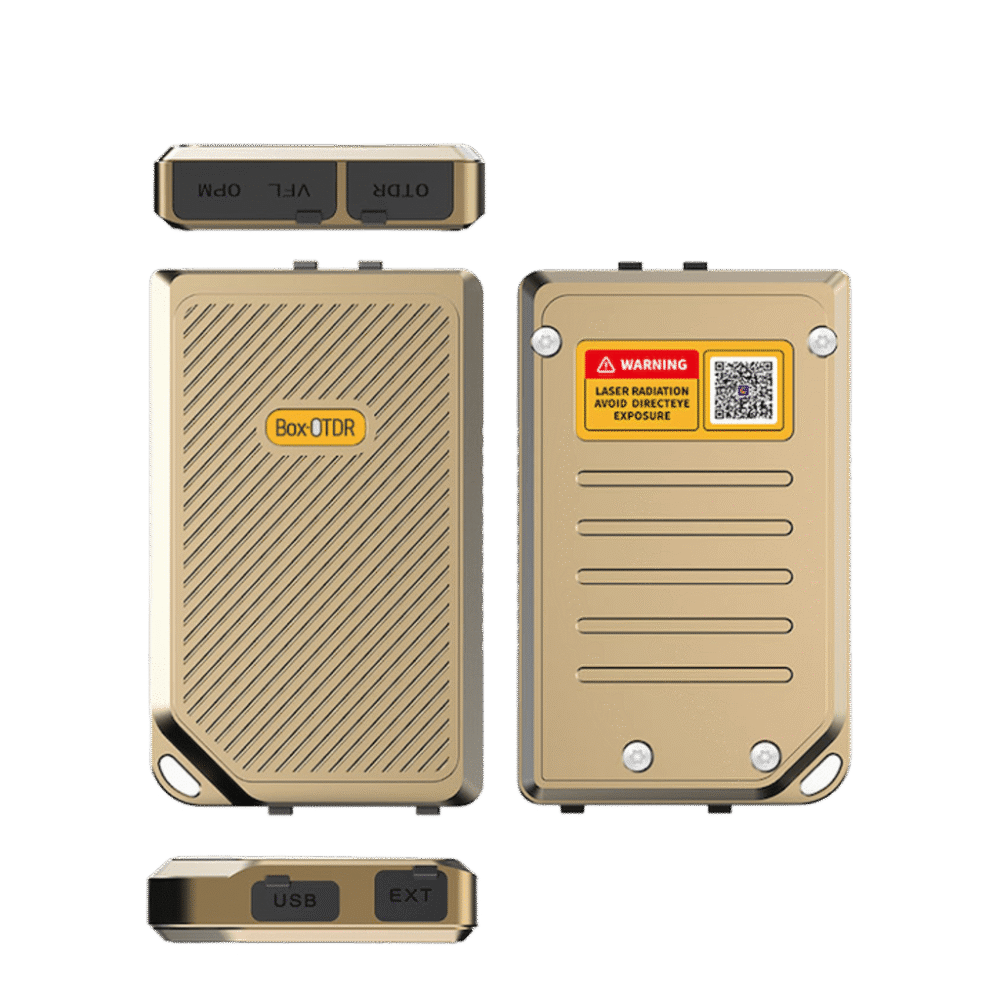

OTDR Portátil con Chasis Metálico para Pruebas en los Enlaces de Fibra Óptica / Longitudes de onda  1310nm y 1550nm / Función VFL 10mW / Función OPM / Función de Mapeo de cables de Red RJ45 / Recargable / Dis

Descripción

El LP-OTDR-BOX es un OTDR portátil, compacto y de alto rendimiento, diseñado para la instalación, mantenimiento y diagnóstico de redes de fibra óptica FTTH. Su diseño modular y su conectividad directa con teléfonos móviles o tablets lo convierten en una herramienta ideal para ISPs, técnicos de campo y personal de mantenimiento.

Gracias a su interfaz USB Tipo-C, el equipo se alimenta y comunica directamente con el dispositivo móvil, donde una aplicación dedicada se encarga del control, análisis de datos y generación de reportes, eliminando la necesidad de pantallas integradas o equipos voluminosos.

Funciones integradas

• OTDR para análisis de eventos, empalmes, pérdidas y fallas

• Mapa de eventos (Event Map) para interpretación rápida

• Fuente de luz (LS) integrada

• Medidor de potencia óptica (OPM)

• Localizador visual de fallas VFL (luz roja)

Todo controlado desde la app móvil, con almacenamiento local de datos, generación de reportes y fácil compartición de resultados.

Características técnicas destacadas

• Longitud de onda OTDR:
   1550 nm, con soporte para pruebas en fibra activa (Live Test) en 1550 nm

• Rango dinámico: hasta 22 dB

• Resolución de muestreo: hasta 0.03 m

• Zona muerta de evento: ≤ 1.5 m

• Zona muerta de atenuación: ≤ 8 m

• Alcance máximo: hasta 260 km

• Puntos de muestreo: hasta 32,000

• Precisión de distancia: ±(0.75 m + intervalo de muestreo + 0.005% de la distancia)

• Interfaz de comunicación: USB Tipo-C

• Consumo de energía: ≤ 2 W

Análisis inteligente y facilidad de uso

• Evaluación automática PASS / FAIL de los enlaces

• Pruebas automáticas, en tiempo real o promediadas

• Protección APD y detección de señal activa

• Anuncio por voz de resultados de prueba

• Configuración de fibra de lanzamiento y fibra de recepción

Esto reduce errores humanos y acelera la toma de decisiones en campo.

Diseño robusto y portátil

• Carcasa metálica resistente a golpes, presión y caídas

• Diseño compacto y ligero, ideal para trabajo en campo

• Incluye correa de transporte para mayor comodidad

Contenido del paquete

• Unidad principal LP-OTDR-BOX

• Cable de datos USB Tipo-C

• Correa

• Manual de usuario

• Bolsa de terciopelo

• Caja de empaque

 Ideal para:

• ISPs y operadores FTTH

• Técnicos de instalación y mantenimiento

• Diagnóstico rápido de fallas en campo

• Auditoría y certificación básica de enlaces de fibra

NOTA: Se recomienda su uso con bobina de lanzamiento, para eliminar la zona muerta y mejorar la precisión de las mediciones: LP-LC-SM-1KM
