Sistema de Montaje Solar / Losa Plana / 6 Módulos 645 W / 2 Filas / 22° Inclinación / Resistencia 170 km/h / Kit Completo KITBASEL2X3 1
portada_0S1000-139
Garantía Oficial SATBYTE

Sistema de Montaje Solar / Losa Plana / 6 Módulos 645 W / 2 Filas / 22° Inclinación / Resistencia 170 km/h / Kit Completo

Marca:BASEL Categorías: , , SKU: KITBASEL2X3

$10,391.00 IVA Incluido

0 Reseñas
  • Resistencia a viento de 170 km/h certificada
  • Configuración 2×3 en solo 20 m²
  • Inclinación óptima de 22° para máxima captación
  • Sistema modular con rieles de 4.72 m
  • Altura máxima 1.88 m con patas ajustables
  • 6 módulos 645w

Modelo: KITBASEL2X3
Marca: BASEL
Código SAT: 60104701

Envío gratis

Recíbelo entre el 23 y el 28 de octubre

200 disponibles

Añadir a cotización

Descripción

BASEL Racking Systems modelo: KITBASEL

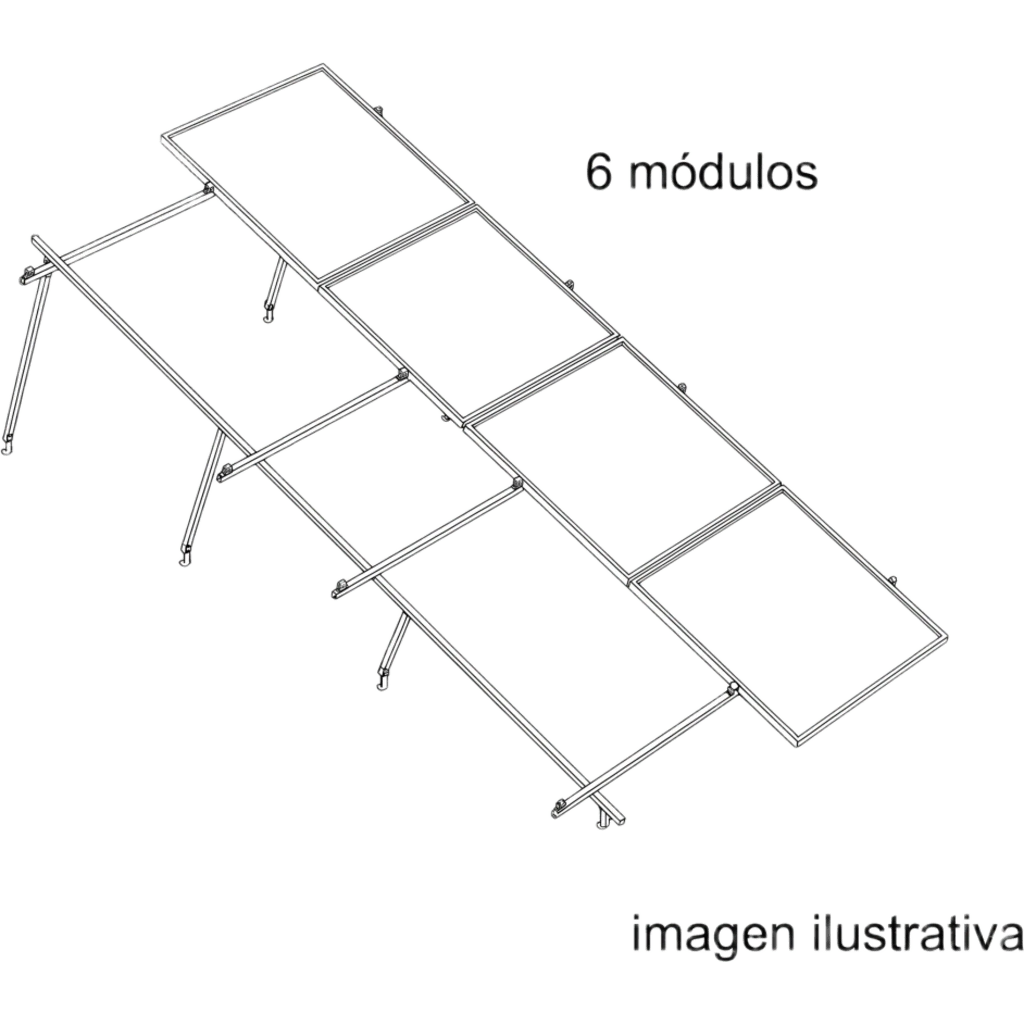

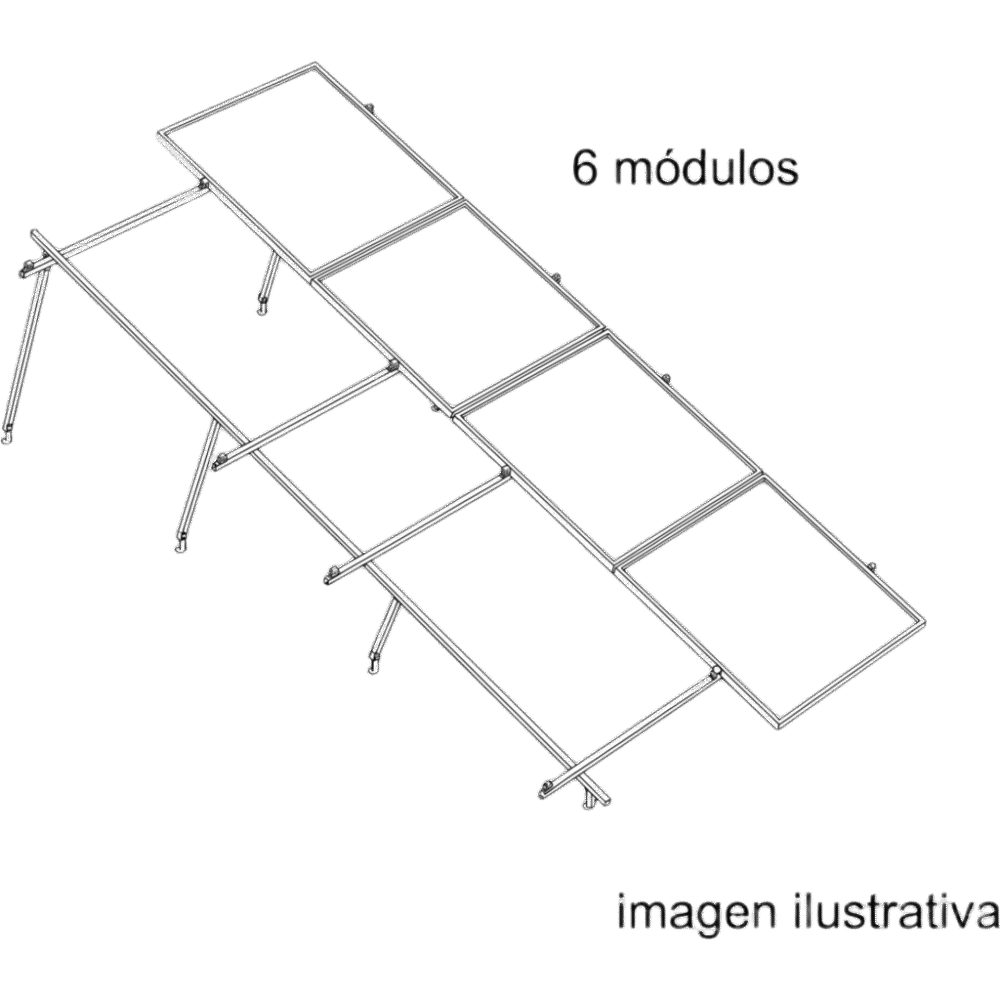

El KITBASEL es un sistema de montaje para paneles solares fotovoltaicos diseñado para instalaciones en losa plana con configuración de dos filas. Este kit incluye todos los componentes necesarios para la fijación y soporte de 6 módulos solares de 645 W cada uno, con dimensiones de 2.382 m x 1.134 m, cubriendo un área total estimada de 20 m². El sistema está diseñado para soportar velocidades de viento de hasta 170 km/h, garantizando estabilidad y seguridad en condiciones climáticas adversas. Incluye rieles, bases, conectores, abrazaderas y clips que permiten una instalación eficiente y segura sobre superficies planas. Este kit es ideal para proyectos residenciales y comerciales que requieren una solución de montaje robusta y confiable para sistemas fotovoltaicos.

Características Generales

  • Configuración: 2×3 (dos filas, tres módulos por fila)
  • Número de módulos: 6
  • Potencia por módulo: 645 W
  • Dimensiones del módulo: 2.382 m x 1.134 m (7.81 ft x 3.72 ft)
  • Área total estimada: 20 m² (215.28 ft²)
  • Velocidad de viento soportada: 170 km/h (105.63 mph)
  • Inclinación: 22°
  • Altura máxima desde la superficie: 1.88 m (6.17 ft)
  • Distancia entre apoyos Este-Oeste: 0.82 m (2.69 ft)
  • Distancia entre apoyos Norte-Sur: 4.81 m (15.78 ft)
  • Span real: 0.74 m (2.43 ft)
  • Número de costillas: 5
  • Riel Este-Oeste (por arreglo): 3.55 m (11.65 ft)
  • Tirante trasero (por arreglo): 1.68 m (5.51 ft)
Componentes del Sistema
  • N3 BASEL: 19 unidades
  • L FOOT BASEL: 20 unidades
  • N CONNECTOR BASEL: Cantidad no especificada
  • END CLAMP BASEL: 8 unidades
  • MIDDLE CLAMP PRO: 8 unidades
  • TOP CLIP BASEL: 20 unidades
  • END CAP BASEL: 8 unidades
  • N RAIL 4.72: 13 unidades
  • SGB-4, 4-14 SOL-STR: 1 unidad
Medidas de Corte
  • Largo del módulo (B): 2.38 m (7.81 ft)
  • Ancho del módulo (C): 1.13 m (3.71 ft)
  • Largo del riel N-S (D): 4.53 m (14.86 ft) – 5 unidades
  • Tamaño pata 1 (E): 1.80 m (5.91 ft) – 5 unidades
  • Tamaño pata 2 (F): 1.20 m (3.94 ft) – 5 unidades
  • Tamaño pata 3 (G): 0.60 m (1.97 ft) – 5 unidades
  • Tirante trasero (I): 2 unidades
  • Voladizo: 30 cm (11.81 in) en cada extremo
Contenido del Paquete
  • 19 x N3 BASEL
  • 20 x L FOOT BASEL
  • Cantidad no especificada de N CONNECTOR BASEL
  • 8 x END CLAMP BASEL
  • 8 x MIDDLE CLAMP PRO
  • 20 x TOP CLIP BASEL
  • 8 x END CAP BASEL
  • 13 x N RAIL 4.72
  • 1 x SGB-4, 4-14 SOL-STR

Información adicional

Peso3.74 kg
Dimensiones472 × 50 × 22 cm
Marca

BASEL

Codigo SAT

60104701
