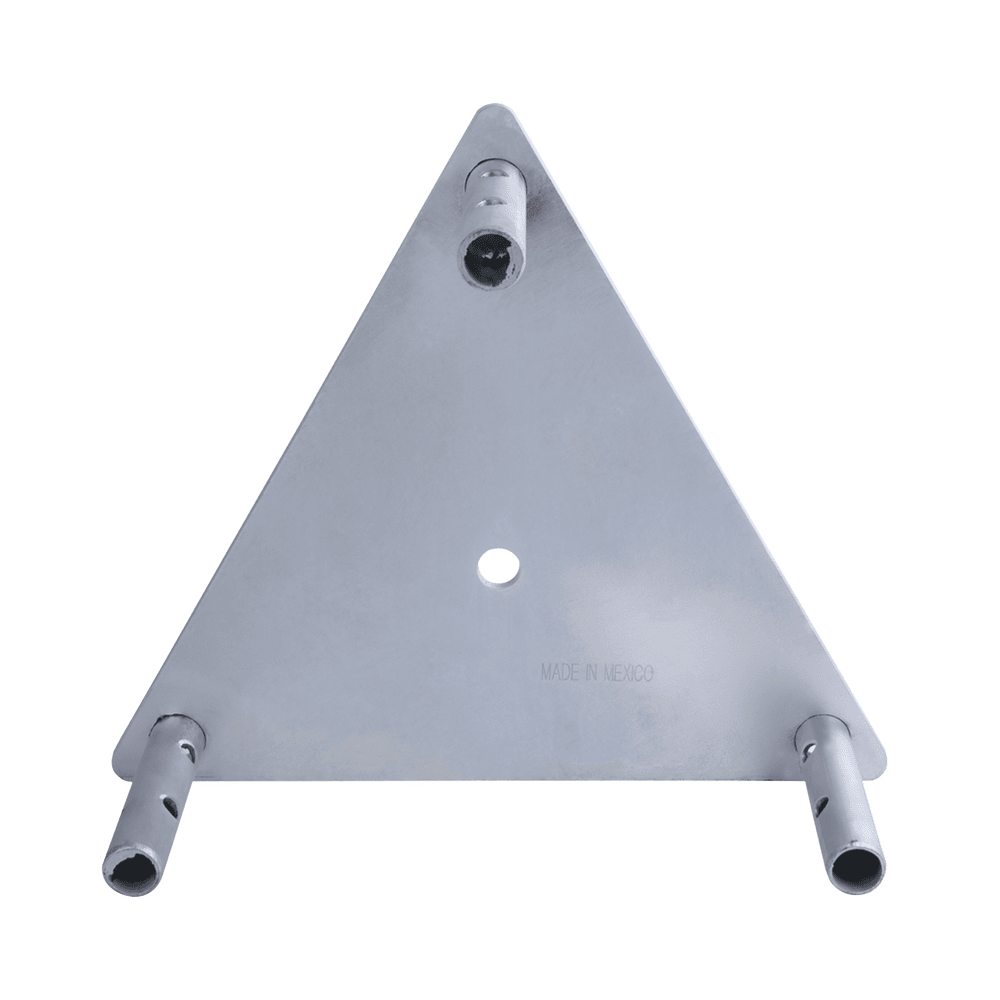

Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.

Name: Compra Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente. | Satbyte.mx
Brand: SYSCOM TOWERS
SKU: SBA-30G
Price: 837.00 MXN
Availability: InStock

Categorías: Accesorios para Torres Arriostradas, Redes e IT, Torres y Mástiles SKU: SBA-30G

$837.00 IVA Incluido

Valorado con 0 de 5

0 Reseñas

✓Placa base de acero 1/4' resistente
✓Niple de acero 3/4' galvanizado
✓Certificación ISO 9000 garantizada
✓Diseño para instalación en concreto estructurado
✓Requiere asesoría técnica en techos
✓Compatible con anclas de piso/muro

Modelo: SBA-30G
Marca: SYSCOM TOWERS
Código SAT: 43222903

Costo de envío: $99.00

Recíbelo entre el 22 y el 25 de septiembre

133 disponibles

Añadir a cotización

Descripción

Características Principales

Placa base de acero 1/4′
Niple de acero 3/4′
Galvanizado por inmersión en caliente
Certificación ISO 9000
Diseñada para instalación en base de concreto
Requiere asesoría técnica para instalaciones en techo

Especificaciones Técnicas

Material: Acero galvanizado
Placa base: 1/4′ espesor
Niple: 3/4′ diámetro

Tratamiento: Galvanizado por inmersión en caliente

Aplicaciones

Instalación en bases de concreto diseñadas para la carga de la torre
Aplicable para torres TZ30
Requiere anclas de piso o muro según aplicación
Sustituye brida a 3/4 de altura en torres con estabilizador

Notas Técnicas

Para instalación a nivel de suelo seguir diagrama de referencia
En instalaciones en techo requerir asesoría de ingeniero civil
Recomendado instalar luces de obstrucción
Las retenidas se calculan con anclas al 70% de la altura total

Dimensiones de Instalación

Altura Torre (m)	L1 (m)	L2 (m)	h1 (m)
3	2.1	–	2.5
6	4.2	–	5.4
9	6.3	–	8.1
12	8.4	–	11.0
15	10.5	–	14.0
18	12.6	–	17.0

* Tabla parcial – Alturas desde 3 hasta 18 metros

Notas Importantes

Las torres con estabilizador son recomendadas para instalaciones con grandes cargas de peso, gran carga superficial de antenas y fuertes corrientes de vientos
Las longitudes de las retenidas están calculadas para colocar las anclas a un 70% de la altura total de la torre
Las anclas de piso pueden ser sustituidas por anclas de muro (SAP01 o SAP01G) según la aplicación
La instalación debe ser realizada solo por personal experto
Se recomienda realizar estudio de resistencia del suelo para planificar cimentación adecuada
